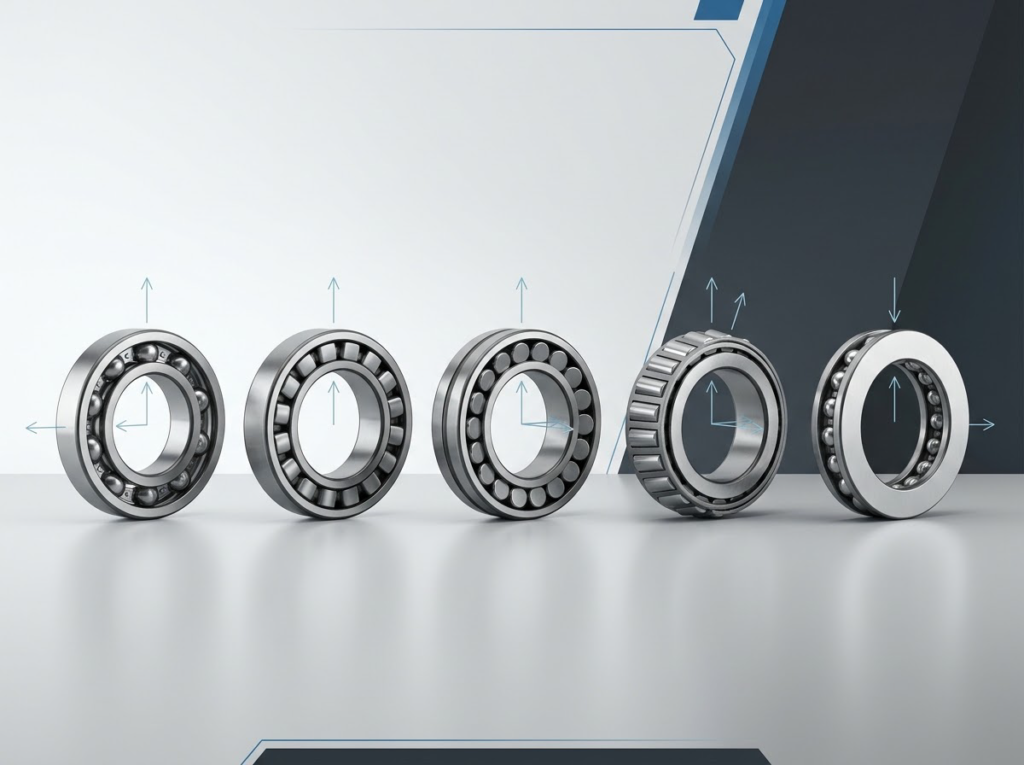

Какие нагрузки выдерживают разные типы подшипников: полный разбор с цифрами и примерами
Авг
Подшипник — это не просто деталь, которая «крутится». Это точный инженерный элемент, рассчитанный на конкретный тип и величину нагрузки. Ошибиться с выбором — значит получить преждевременный износ, перегрев или аварийную остановку оборудования. В этой статье разберём, какие нагрузки выдерживают разные типы подшипников, как это измеряется и на что опираться при выборе.
Что такое нагрузочная способность подшипника и как она измеряется
Нагрузочная способность подшипника — это максимальная сила, которую он способен воспринимать без разрушения или критического снижения ресурса. В инженерной практике используют два ключевых показателя.
Статическая грузоподъёмность (C₀) — максимальная нагрузка, при которой остаточная деформация тел качения и дорожки качения не превышает 0,0001 диаметра тела качения. Это предел для подшипников, работающих при малых оборотах или в состоянии покоя. Измеряется в килоньютонах (кН).
Динамическая грузоподъёмность (C) — расчётная нагрузка, при которой базовый ресурс подшипника составляет 1 000 000 оборотов с вероятностью безотказной работы 90%. Именно этот параметр используют для расчёта долговечности по формуле ISO 281:
L₁₀ = (C / P)ⁿ × 10⁶ оборотов
Где P — эквивалентная динамическая нагрузка, n — показатель степени (3 для шариковых подшипников, 10/3 для роликовых).
Пример: шариковый подшипник 6208 имеет C = 29,1 кН. При нагрузке P = 10 кН его ресурс составит: (29,1/10)³ × 10⁶ = 24,6 млн оборотов. При частоте вращения 1500 об/мин это около 273 часов работы. Увеличьте нагрузку вдвое — ресурс упадёт в 8 раз.
Шариковые подшипники: лёгкость и скорость
Шариковые радиальные подшипники — самый распространённый тип. Они воспринимают преимущественно радиальную нагрузку, однако благодаря конструкции углового контакта способны также работать с осевыми силами.
Контакт шарика с дорожкой качения — точечный. Это означает высокое удельное давление при той же силе. Поэтому шариковые подшипники уступают роликовым по абсолютной грузоподъёмности, но выигрывают в скорости — они работают при значительно более высоких частотах вращения.
Типичные значения динамической грузоподъёмности для однорядных шариковых подшипников серии 6000:
| Обозначение | Внутренний диаметр, мм | C, кН | C₀, кН | Макс. частота, об/мин |
|---|---|---|---|---|
| 6004 | 20 | 9,95 | 5,85 | 22 000 |
| 6206 | 30 | 19,5 | 11,2 | 14 000 |
| 6310 | 50 | 48,0 | 28,0 | 10 000 |
| 6315 | 75 | 83,2 | 53,0 | 7 000 |
Двухрядные шариковые подшипники увеличивают грузоподъёмность примерно в 1,6 раза по сравнению с однорядными того же диаметра. Угловые шариковые подшипники при угле контакта 40° воспринимают осевую нагрузку, сопоставимую с радиальной.
Роликовые подшипники: мощь и стойкость к ударам
Роликовые подшипники работают по принципу линейного контакта — ролик касается дорожки не в точке, а по образующей. Это фундаментально меняет картину нагрузок: удельное давление ниже, значит грузоподъёмность выше — при том же габарите.
Цилиндрические роликоподшипники воспринимают радиальные нагрузки превосходно, однако осевые нагрузки они переносят плохо или не переносят вовсе — в зависимости от исполнения бортов. Подшипник NU типа осевую нагрузку не воспринимает совсем. Тип NJ — воспринимает ограниченно в одном направлении.
Динамическая грузоподъёмность цилиндрических роликовых подшипников серии NU2 при диаметре вала 50 мм (NU2210) составляет около 90 кН — почти вдвое больше, чем у шарикового 6310 того же диаметра.
Сферические роликоподшипники — это настоящие «тяжеловесы». Они допускают угловые перекосы до 1,5–2,5° и воспринимают как радиальные, так и двусторонние осевые нагрузки. Применяются в металлургии, горнодобывающей технике, бумагоделательных машинах — там, где нагрузки исчисляются сотнями килоньютонов.
Сферический роликоподшипник 22320 (диаметр вала 100 мм) имеет C = 560 кН и C₀ = 630 кН. Для сравнения: аналогичный по диаметру шариковый подшипник 6320 — C = 174 кН. Разница более чем трёхкратная.
Конические роликоподшипники воспринимают одновременно радиальные и односторонние осевые нагрузки. Их устанавливают парами — навстречу друг другу — что позволяет фиксировать вал в обоих осевых направлениях. Классика применения — ступичные узлы автомобилей, редукторы, прокатные станы.
Угол конусности у таких подшипников напрямую определяет соотношение воспринимаемых нагрузок. Угол 15° даёт хорошее сочетание радиальной и умеренной осевой нагрузки. Угол 28–30° — преимущественно осевое нагружение.
Упорные подшипники: чистая осевая нагрузка
Упорные подшипники созданы специально для восприятия осевых (аксиальных) нагрузок. Радиальные нагрузки они не воспринимают вовсе — или воспринимают в минимальном объёме.
Упорные шарикоподшипники применяются при относительно небольших осевых силах и умеренных скоростях. Они чувствительны к перекосу: даже незначительное отклонение оси вала приводит к росту нагрузки на одну сторону и быстрому износу.
Упорные роликоподшипники — как цилиндрические, так и сферические — рассчитаны на значительно большие осевые усилия. Упорный сферический роликоподшипник 29412 (диаметр вала 60 мм) имеет C = 305 кН при исключительно осевом нагружении. Такие подшипники работают в домкратах, прессах, вертикальных насосах, подъёмных кранах.
Игольчатые подшипники: малый размер — серьёзная нагрузка
Игольчатые подшипники используют в качестве тел качения ролики с отношением длины к диаметру от 3 до 10. Это позволяет разместить большое число тел качения на малом радиальном пространстве.
При внутреннем диаметре 25 мм игольчатый подшипник NK 25/20 обеспечивает C = 36,8 кН. Для сравнения: шариковый 6005 того же диаметра даёт только 11,2 кН. Выигрыш по грузоподъёмности — более чем трёхкратный при той же посадочной площади.
Область применения — трансмиссии, карданные шарниры, планетарные редукторы, компрессоры. Слабое место — чувствительность к загрязнениям и необходимость точной обработки поверхностей вала.
Как правильно выбрать тип подшипника по нагрузке
Выбор подшипника начинается с анализа нагружения. Нужно определить три ключевых параметра: направление нагрузки (радиальная, осевая или комбинированная), её величину и характер (постоянная, переменная, ударная).
Если нагрузка чисто радиальная и требуются высокие обороты — выбор в пользу шариковых или цилиндрических роликовых. Если есть значительная осевая составляющая — конические или угловые шариковые подшипники. Если нагрузка комбинированная и при этом возможен перекос вала — сферические роликовые без альтернативы.
Ударные и вибрационные нагрузки требуют увеличения статической грузоподъёмности C₀. Применяют коэффициент безопасности f_s: при спокойной работе f_s = 1,0, при умеренных ударах — 1,5–2,0, при сильных — 2,0–4,0 и выше.
Важно помнить: выбор подшипника по одному параметру — ошибка. Всегда учитывайте совокупность: тип нагрузки, скорость, температурный режим, условия смазки и допустимый уровень шума.
Итог
Нагрузочная способность подшипника — это не единое число, а комплекс параметров, зависящих от типа конструкции, материала, геометрии тел качения и условий эксплуатации. Шариковые подшипники оптимальны для скорости и умеренных нагрузок, роликовые — для тяжёлых радиальных усилий, конические — для комбинированных нагрузок, упорные — для чистой осевой работы. Грамотный подбор с учётом динамической и статической грузоподъёмности, коэффициентов безопасности и расчёта ресурса — это гарантия долгой и надёжной работы узла без внеплановых остановок и ремонтов.
